Dokładniejsze oględziny pozwolą stwierdzić, że „diamentowa” obudowa kryje z przodu kilka diod LED sygnalizujących kolejno (patrząc od góry):

  • USB LED
    Wyłączona: Brak zasilania lub połączenia fizycznego z urządzeniem USB
    Włączona: Jest fizyczne połączenie z urządzeniami USB
  • LAN LED
    Wyłączona: Brak zasilania lub brak fizycznego połączenia z siecią LAN
    Włączona: Fizyczne połączenie z siecią lokalną (LAN)
  • WAN LED
    Wyłączona: Brak zasilania lub brak fizycznego połączenia z siecią WAN
    Włączona: Fizyczne połączenie z siecią rozległą (WAN)
  • 2.4GHz LED
    Wyłączona: Brak sygnału 2.4 GHz.
    Włączona: System bezprzewodowy jest gotowy
    Miganie: Przesyłanie lub odbieranie danych przez połączenie bezprzewodowe
  • 5GHz LED
    Wyłączona: Brak sygnału 5 GHz.
    Włączona: System bezprzewodowy jest gotowy
    Miganie: Przesyłanie lub odbieranie danych przez połączenie bezprzewodowe
  • Dioda zasilania
    Wyłączona: Brak zasilania
    Włączona: Urządzenie jest gotowe.
    Powolne miganie: Tryb ratunkowy
    Szybkie miganie: Trwa przetwarzanie WPS

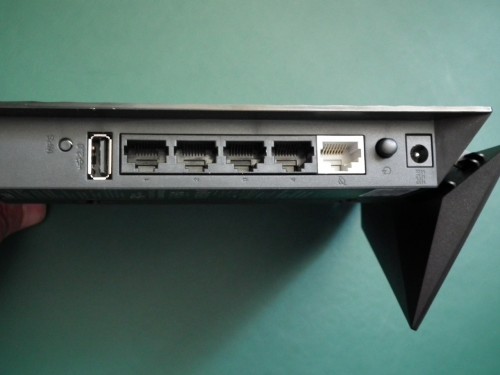

Z kolei panel tylny to:

  • Przycisk WPS – przycisk służy do uruchamiania kreatora WPS.
  • Gniazda USB 2.0 – gniazda te służą do podłączania urządzeń USB 2.0 takich jak dyski twarde USB lub pamięci flash USB.
  • Gniazda LAN 1 ~ 4 – służą do podłączania kabli sieciowych celem ustanowienia lokalnego połączenia sieciowego.
  • Gniazdo sieci WAN (Internet) – służy do podłączania kabla sieciowego w celu ustanowienia połączenia z siecią rozległą.
  • Przycisk zasilania – włączenia lub wyłączenia zasilania systemu.
  • Gniazdo zasilania (DC-IN) – służy do podłączenia wtyczki zasilacza prądu przemiennego wchodzącego w skład zestawu i podłączenia routera do zasilacza.
  • Przycisk RESET – przycisk służy do przywracania domyślnych ustawień systemu.

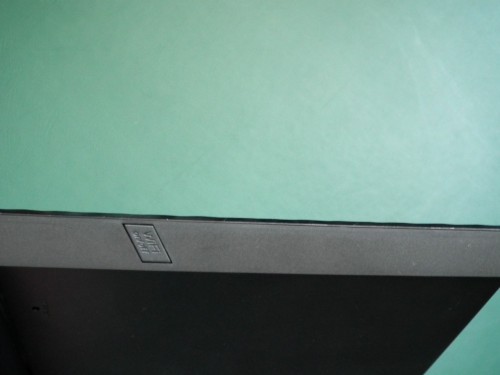

Z prawej strony mamy przycisk Włączenie/Wyłączenie Wi-Fi

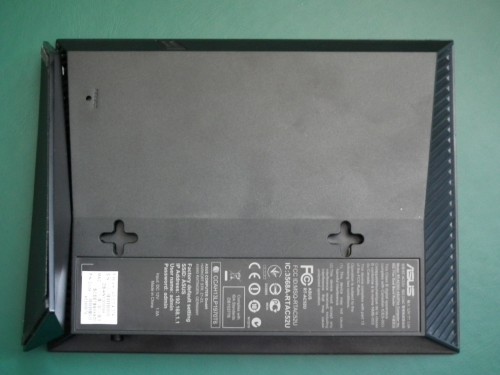

Na spodzie znajdziemy otwory do montażu routera na ścianie.
