Przejdźmy teraz do specyfikacji urządzenia:

  • STB Type: DVB-T/T2 Receiver
  • Chipset: ALI M3626
  • TUNER: Silicon Tuner
  • SMPS: Separate SMPS
  • Wymiary: 17.0 x 11.0 x 3.5 cm
  • Waga: 0.6 kg
  • CPU: 2000 DMIPS
  • Pamięć Flash: 8 MB
  • Pamięć SDRAM: 1PC 128 MB DDR3
  • Tuner: MAXLINER608
  • Frequency Range: 177.5~227.5 MHz; 474~858 MHz
  • Input Impedance: 75Ω
  • Active Ant Power: 5VDC @ 50mA MAX, Overload Protection
  • Input Level Range: 256QAM: 78.5dBm~-8.75dBm; 64QAM:-78.5dBm~-8.75dBm; 16QAM:-84.1dBm~-8.75dBm;QPSK:-90.3dBm~8.75dB
  • ANT Loop-Through: 51MHz~858MHz full Band loop through
  • Demultiplexer: MPEG2 ISO/IEC 13818-1
  • Input Bit Rate: Max 100 Mbit/s
  • Dekoder wideo: MPEG2 ISO/IEC 13818-2 MP@ ML, H.264 (MPEG4 part 10) main and high profile level 4.1/MPEG-2 MP@HL, H.265/HEVC
  • Aspect Ratio: 4:3, 16:9
  • Video: 1920×1080, 1280×720, 720×480px
  • Dekoder Audio: MPEG-1 layerI/II, PCM downmix, IEC958 SPDIF, Dolby 5.1 channel, Dolby downmix 2 channel, Dolby Prologic2
  • Sampling Frequency: 32 kHz, 44.1 kHz, 48 kHz
  • Video Bandwidth: SD:5.0 MHz (-3dB), HD:30 MHz (-3dB)
  • Video Impedance: 75Ω
  • Video Voltage Level: 1.0 Vp-p
  • Audio Freq. Range: 20 ~ 20 kHz
  • Audio Impedance: 600Ω
  • Audio Voltage Level: 2V rms (5.6Vp-p)
  • Input Voltage: 12V/1A DC
  • Consumption: Max 12 W

DSCF4781

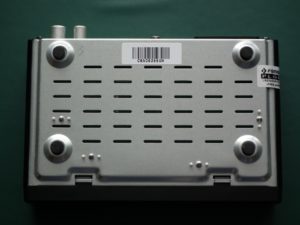

Opisywany dekoder ma kompaktowe wymiary (170 x 110 x 35 mm) oraz bardzo estetycznie wykonaną i dobrze spasowaną obudowę. Poza przednim panelem, wykonanym z tworzywa w kolorze fortepianowej czerni, całość jest wykonana z metalu, a spodnia część zawiera wiele otworów wentylacyjnych, które służą do odprowadzania ciepła. Konstrukcja jest na tyle przemyślana, że nie ma problemu nadmiernego nagrzewania się urządzenia.

DSCF4788

Ferguson Ariva T760i

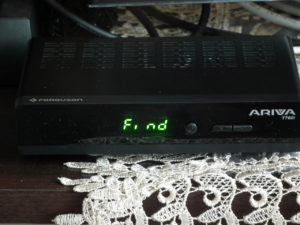

Na przednim panelu znajdziemy czytelny wyświetlacz, diodę LED, włącznik, przyciski do podstawowej obsługi tunera, bez użycia pilota oraz odbiornik IR.

DSCF4783

Ferguson Ariva T760i

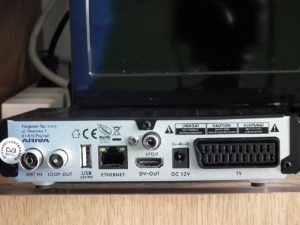

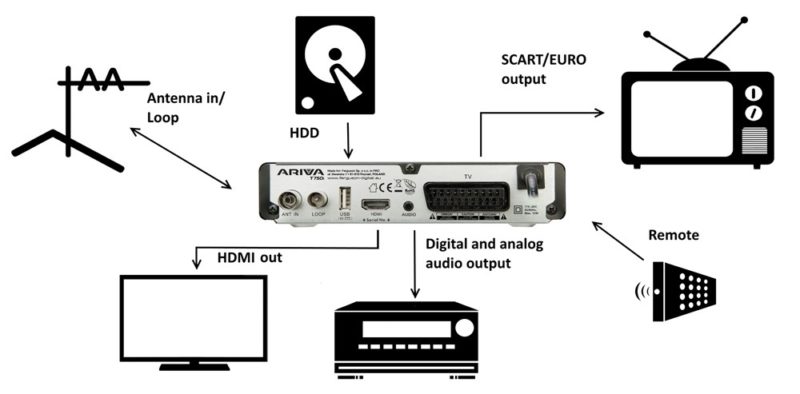

Ferguson Ariva T760i, jak widać na poniższym schemacie, został wyposażony w standardowy zestaw złącz. Tuner będzie współpracować z telewizorami SD (starszego typu / SCART) jak i nowszymi, ze złączem HDMI. Ponadto do tunera możemy podłączyć dysk twardy czy też domowy zestaw kina domowego. Dźwięk cyfrowy (w tym przestrzenny, jeśli jest nadawany) można uzyskać z gniazda koaksjalnego. Do podłączenia odbiornika do sieci lokalnej musimy użyć kabla z końcówkami RJ45. WiFi jest obsługiwane, gdy do portu USB podłączony zostanie dowolny adapter USB WiFi 802.11b/g/n, oparty o chipset Ralink Rt5370, oferowane, jako osobne akcesorium.

Ferguson Ariva T760i connections net

Ferguson Ariva T760i connectionsnaziemnej.



  • ANT IN: Wejście kabla koncentrycznego z anteny naziemnej.
  • LOOP OUT: Wyjście sygnału (przelotka) dla innego odbiornika. Wyjście LOOP jest wyłącznie przelotką sygnału cyfrowej telewizji naziemnej. Nie jest to modulator, a więc odbiornik nie będzie wypuszczał dekodowanego obrazu (z DVB-T i USB) w formie analogowego sygnału na tym złączu. To nie jest modulator.
  • HDMI: Wyjście obrazu i dźwięku cyfrowego do podłączenia telewizora HD.
  • USB: Wejście do podłączenia zewnętrznej pamięci USB.
  • TV: Wyjście SCART do podłączenia telewizora SD.
  • SPDIF (COAXIAL): Cyfrowe koaksjalne wyjście audio.
  • LAN: Port Ethernet służący do komunikacji przez sieć LAN/Internet.
  • DC 12V: Gniazdo zasilacza
  • Pilot zdalnego sterowania.

DSCF4780

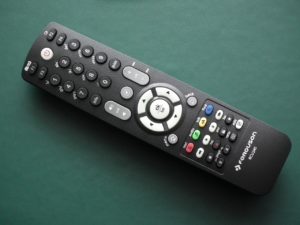

Ariva T760i dostarczana jest z ergonomicznym pilotem o symbolu RCU240. Jest to udana konstrukcja, która zapewnia komfortową obsługę odbiornika. Wykonany został z dorej jakości materiałów, przyciski posiadają odpowiedni rozmiar i bardzo łatwo się naciskają, z wyczuwalnym klikiem. Ich rozmieszczenie, jest bardzo czytelne i intuicyjne. Kolejnym atutem tego pilota jest jego zasięg i siła działania. Najważniejsze przyciski pilota są opisane, na przykład Guide, MENU, OK lub wyróżnione kolorami. Inne przyciski są wielofunkcyjne i ich działanie zależy od wybranego przez użytkownika trybu urządzenia. Interfejs użytkownika daje możliwość korzystania z wielu ustawień i funkcji odbiornika. Niektore przyciski pilota zdalnego sterowania umożliwiają bezpośredni dostęp do funkcji urządzenia.

  1. Do poruszania kursorem w gorę i w doł menu służą przyciski strzałek gora-doł pilota.
  2. Do poruszania kursorem w lewo i w prawo menu oraz do włączania pod-menu służą przyciski
  3. strzałek prawo-lewo pilota zdalnego sterowania
  4. Do wejścia w pod-menu służy przycisk OK
  5. Przycisk BACK służy do wyjścia z menu, lub z funkcji.
  6. Przy korzystaniu z pod-menu przycisk OK służy do potwierdzenia wyboru, zielony kolor tła oznacza aktywną funkcję.
