C4i wprowadza do sprzedaży najnowszy przełącznik matrycowy HDMI 4×4 − model HDM B44. To pierwsze na rynku tego typu urządzenie w pełni obsługujące rozdzielczości 4K Ultra HD 60Hz, umożliwiające przełączanie pomiędzy dowolnymi czterema źródłami oraz czterema niezależnymi wyjściami HDMI wraz z obsługą audio z każdego sygnału wejściowego HDMI. Urządzenie posiada najwyższe możliwe parametry techniczne osiągając maksimum możliwości złącza HDMI 18GBps.


Technologia 4K powoli detronizuje dotychczas obowiązujący standard wideo FullHD. Na rynku odnajdziemy coraz więcej urządzeń potrafiących nagrywać w 4-krotnie większej rozdzielczości. Na rynku pojawiły się też odtwarzacze i komputery potrafiące odtworzyć najwyższej jakości materiały, jak i telewizory oraz projektory gwarantujące wyświetlanie obrazu z nieosiągalną dotychczas liczbą detali oraz bogactwem kolorów. Jednak wraz ze wzrostem ilości przesyłanych danych problematyczne stało się przełączanie czy rozdzielanie sygnału o tak wysokich parametrach, wymagających prawie sześciokrotnie wyższej przepustowości niż w matrycach FullHD.


Podstawową cechą wyróżniającą HDM B44 jest obsługa rozdzielczości do 4096×2160@ 60Hz. Urządzenie obsłuży głębię kolorów do 12 bitów z próbkowaniem do 4:4:4 (zgodnie z możliwościami przepustowości HDMI – do sprawdzenia przydatny jest kalkulator na stronie http://www.extron.com/product/videotools.aspx). Matryca jest zgodna ze standardem HDR i obsłuży sygnały 3D do 2160p@30Hz.


HDM B44 pozwala w łatwy sposób zarządzać wszystkimi podłączonymi urządzeniami 4K 60Hz przy próbkowaniu do 4:4:4. Jako pierwsza na rynku wspiera HDMI w standardzie 2.0 i gwarantuje przepustowość wideo do 18Gb na sekundę. Bez problemu przełącza oraz rozdziela sygnał z 4 dostępnych wejść i wyjść HDMI 2.0. Urządzenie znajdzie zastosowanie w najnowszych instalacjach audio-wideo w salach konferencyjnych, w projektach eventowych czy systemach zaawansowanego kina domowego. Matryca dodatkowo wspiera przestrzeń kolorów RGB, YCbCr4:4:4, YCbCr4:2:2 oraz xvYCC, co czyni ją kompletnym urządzeniem w swojej klasie.

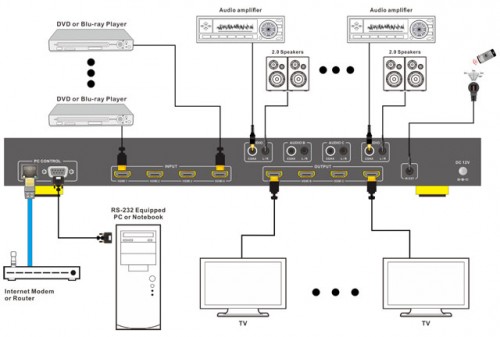

Na wejściach HDMI obsługiwane są wszystkie wielokanałowe formaty audio jak DTS HD MA, Dolby True HD, Dolby Digital Plus, LPCM7.1. Jednocześnie z wyjściami HDMI sygnał audio podawany jest na wyjście koaksjalne, jak i analogowe stereo (downmix z HDMI).

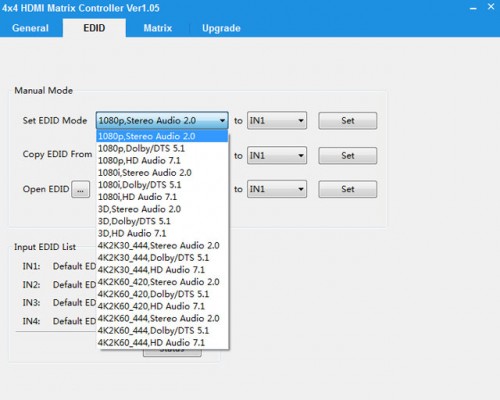

Sterowanie HDM B44 odbywa się poprzez pilota podczerwieni, przyciskami panelu czołowego, a także z portu RS 232 lub Ethernet przez zewnętrzny program pod Windows. aplikacja umożliwia wybór rutowalnych wejść oraz zarządzanie EDID sygnałów, co sprawdza się podczas obsługi urządzeń o różnych wejściowych i wyjściowych rozdzielczościach. Program umożliwia również aktualizację oprogramowania systemowego, ustawienia różnych sposobów zarządzania EDID i wybór metod przesyłania informacji od różnych wyświetlaczy na wejścia.

HDM B44 posiada dodatkowe 4 kanały wyjściowe audio − do wyboru otrzymujemy wyjście cyfrowe koaksjalne i liniowe audio stereo mini jack 3,5mm. Sygnał audio możemy uzyskać jednocześnie przez HDMI, jak i wyjście cyfrowe oraz analogowe. W przeciwieństwie do wielu matryc starej generacji, kanały audio mogą działać niezależnie, nawet jeżeli na wyjściu HDMI nie będzie podłączony żaden odbiornik i nie nastąpi wymiana sygnału EDID. To wydawałoby się proste rozwiązanie znajdzie w praktyce wiele zastosowań i oszczędzi pracy projektantom instalacji AV. Dodatkowo, dzięki wsparciu HDCP bez problemu podłączymy do matrycy odtwarzacze typu Blue-Ray, set top box czy najpopularniejsze konsole do gier.

Przy różnych rozdzielczościach urządzeń wejściowych i wyjściowych matryca oferuje pełne zarządzenie ustawieniami EDID przy sterowaniu przez TCP/IP dzięki załączonemu oprogramowaniu. Dodatkowo otrzymujemy możliwość komunikacji z urządzeniem przez port RS232, zaś przełączanie pomiędzy źródłami możemy w prosty sposób realizować również dzięki dołączonemu pilotowi IR oraz z panelu przedniego.

Dane techniczne HDM B44

  • Przepustowość wideo: 594MHz [18Gbps]
  • Wspierane rozdzielczości: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p24/30/50/60, 2160p24/25/30/50/60;
  • Porty wejściowe: 4x HDMI, 1x Wejście IR, 1x RS232, 1xRJ-45(Zarządzanie)
  • Porty wyjściowe: 4×HDMI, 4×Coaxial audio, 4×L/R
  • Złącze HDMI: typ A 19 pinów żeńskie
  • Złącze RJ-45: WE/SS 8P8C
  • Złącze 3.5mm: Odbiornik IR
  • Zasilanie: 12V/2.5A DC (US/EU standardy,CE/FCC/UL)
  • Rozmiary: 440m(W)x20mm(D)x45mm(H)
  • Waga: 1820 g
  • Obudowa: metalowa
  • Kolor: czarny
  • Zużycie mocy: 30 W(max)/0.5w(Standby)

źródło: C4i Consultants
