Moc PoE: jak w kilka minut stworzyć zintegrowaną sieć PoE (wideo)

TRENDnet jako dostawca sprzętu sieciowego przedstawia proste rozwiązanie pozwalające na prostą integrację sieci wspierających PoE oraz tych które nie posiadają tej funkcjonalności. Wystarczy użyć urządzeń typu spliter lub injector firmy TRENDnet.

Czym są te urządzenia?

Terminy spliter oraz iniektor odnoszą się do urządzeń z rodziny PoE (Power over Ethernet), czyli urządzeń, które są zasilane bądź potrafią zasilać inne urządzenia przez port Ethernet. PoE jest znane już od drugiej połowy 2000 roku i coraz częściej wykorzystywane. Technologia PoE jest mniej kłopotliwa niż standardowa instalacja, gdyż nie wymaga ona zewnętrznego źródła zasilania. Zarówno dane jak i prąd przesyłane są jednym kablem Ethernet. Dodatkową zaletą instalacji PoE jest szybkość transmisji danych, sięgająca 100Mb/s – dzięki takiej prędkości z łatwością można przesyłać obraz z kamer Full HD. Warto nadmienić, że dane przesyłane przez kabel Ethernet nie są podatne na zakłócenia w takim stopniu, jak sieci bezprzewodowe. Instalacje PoE charakteryzują się szybkością działania, łatwością instalacji oraz niezawodnością.

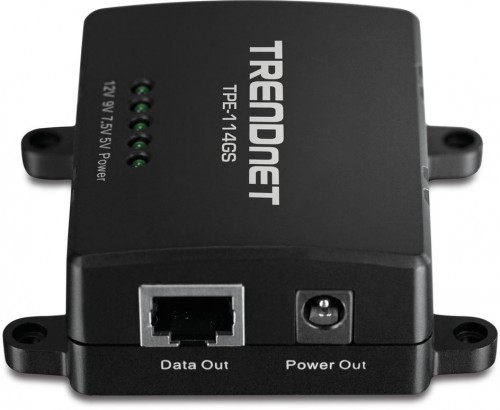

TPE-114GS

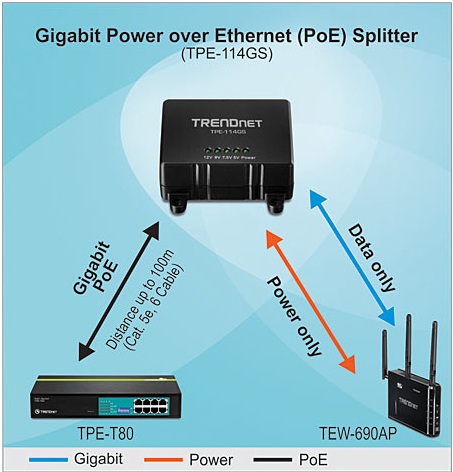

Splitery – podłączanie starszych urządzeń do sieci PoESplitery to niewielkie urządzenia, których zadaniem jest rozdzielenie zasilania oraz strumienia danych na dwa osobne źródła. Poniżej znajduje się zasada działania splitera marki TRENDnet, modelu TPE-114GS .

Powyższy schemat przedstawia sposób działania splitera – z przełącznika podłączamy kablem Ethernet spliter (połączenie PoE). Spliter rozdziela sygnał na dwie części, dane oraz zasilanie. Dzięki czemu możliwe jest podłączenie starszych typów urządzeń nie posiadających portu PoE do takiej sieci. Splitery są niezwykle przydatne, pozwalają na oszczędności związane z wymianą drogich kamer. Warto nadmienić, że istnieje wiele rodzajów spliterów, które są przeznaczone albo do pracy domowej albo do profesjonalnych rozwiązań. Ważna uwaga – przy zakupie splitera należy koniecznie sprawdzić, jakie wartości napięcia obsługuje. Może się okazać, że źle dopasowany spliter albo w pełni nie zasili urządzenia końcowego, albo może je uszkodzić.

Przykład montażu splitera znajduje się w poniższym filmiku.

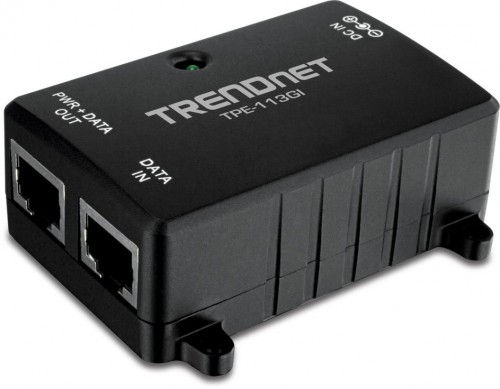

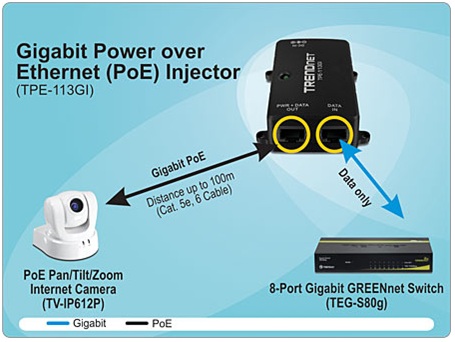

Iniektory posiadają dokładnie odwrotne zadanie, łączą one strumień danych i zasilania w jednym kablu Ethernet, dzięki czemu możliwe jest wykorzystanie starszej infrastruktury sieciowej dla nowych rozwiązań PoE. Poniżej schemat działania iniektora marki TRENDnet, modelu TPE-113GI.

Aby podłączyć nowe urządzenie PoE do istniejącej sieci nie-PoE, należy wykorzystać iniektor (jak w powyższym wypadku). Kabel Ethernet z przełącznika został podłączony do iniektora. Iniektor powinien być podłączony do gniazdka elektrycznego, aby móc zasilić końcowe urządzenie.
